Le guarnizioni Leidenfrost sono unità complete, pronte per il montaggio, costituite da due anelli a labirinto, atte ad impedire la penetrazione di liquidi sotto forma di spruzzi o di impurità granulari su parti rotanti di macchine.
Il procedimento di lavorazione speciale garantisce l'assoluta identità dei profili dei labirinti dei due anelli: il risultato è un'unità indivisibile, senza attrito, costituita da un anello interno in acciaio e un anello esterno in alluminio. I profili presentano almeno tre canali.
Campi d'applicazione: macchine utensili, strumenti di controllo, macchine confezionatrici, macchine tessili, unità di trasmissione, impianti per l'industria estrattiva, macchine per l'industria alimentare, attrezzature per il trasporto di generi alimentari.
Caratteristiche tecniche
- Efficacia basata sull'elevata precisione degli anelli e del gioco di tenuta ottenuta mediante processo speciale di lavorazione
- Gioco del labirinto progettato per un ideale compromesso tra tenuta efficace e sufficiente gioco assiale e radiale
- Idonee a temperature elevate fino a 170 °C grazie all'uso di materiali metallici
- Alta limitazione di velocità fino a circa 50 m/sec
- Dimensioni uguali o simili ai cuscinetti volventi corrispondenti
- Assenza d'attrito: nessuna perdita di potenza, nessun calore di tenuta, nessuna usura
- Montaggio facile anche in spazi ridotti
- Riduzione dei costi di energia, manutenzione e sostituzione

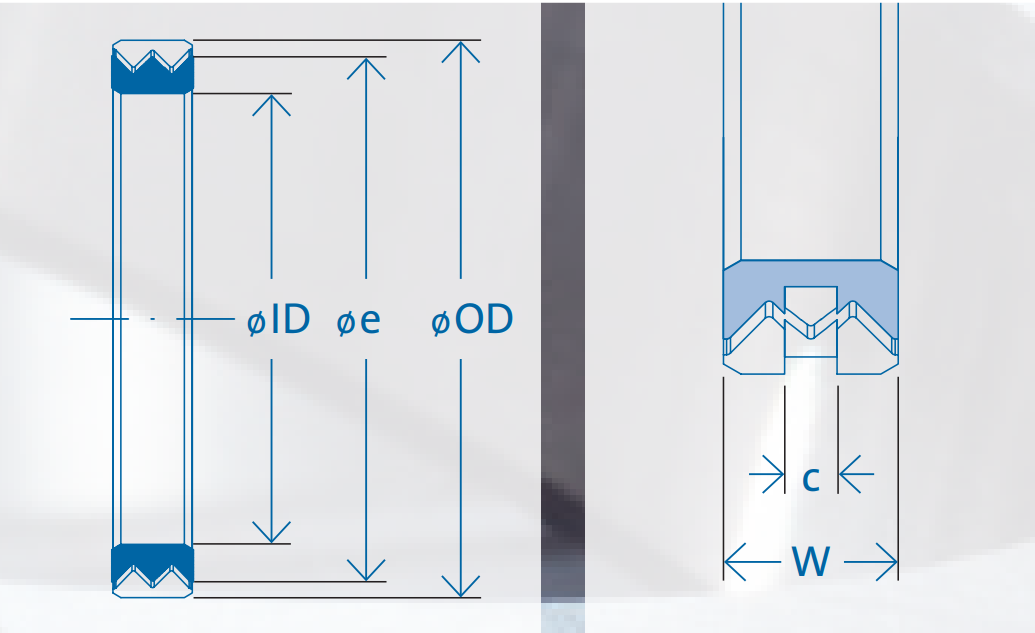

Riferimenti dimensionali
Tipo "L" — Per impurità granulose e leggeri spruzzi di liquido
Il tipo "L" è adatto per ambienti con impurità granulose e leggeri spruzzi di liquido.
| N° Art. | Denominazione | ID (mm) | OD (mm) | W (mm) | c (mm) | e (mm) | Vel. max (rpm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 301171 | L 15 x 26 x 8 | 15 | 26 | 8 | 2.5 | 24 | 63,500 | 0.020 |
| 301176 | L 18 x 28 x 10 | 18 | 28 | 10 | 3 | 26 | 56,800 | 0.020 |
| 301178 | L 20 x 28 x 10 | 20 | 28 | 10 | 3 | 26 | 81,000 | 0.010 |
| 301180 | L 20 x 30 x 10 | 20 | 30 | 10 | 3 | 28 | 70,700 | 0.010 |
| 301182 | L 22 x 30 x 10 | 22 | 30 | 10 | 3 | 28 | 71,400 | 0.010 |
| 301185 | L 25 x 37 x 10 | 25 | 37 | 10 | 3 | 34 | 50,600 | 0.030 |
| 301187 | L 28 x 39 x 10 | 28 | 39 | 10 | 3 | 36 | 45,700 | 0.030 |
| 301189 | L 30 x 42 x 10 | 30 | 42 | 10 | 3 | 39 | 48,900 | 0.030 |
| 301192 | L 32 x 45 x 10 | 32 | 45 | 10 | 3 | 42 | 43,300 | 0.040 |
| 301194 | L 35 x 47 x 10 | 35 | 47 | 10 | 3 | 44 | 39,800 | 0.040 |
| 301199 | L 40 x 52 x 10 | 40 | 52 | 10 | 3 | 49 | 33,300 | 0.040 |
| 301204 | L 42 x 55 x 10 | 42 | 55 | 10 | 3 | 52 | 30,100 | 0.050 |
| 301206 | L 45 x 55 x 10 | 45 | 55 | 10 | 3 | 52 | 30,700 | 0.030 |
| 301210 | L 45 x 62 x 10 | 45 | 62 | 10 | 3 | 59 | 24,800 | 0.080 |
| 301215 | L 48 x 62 x 10 | 48 | 62 | 10 | 3 | 59 | 24,500 | 0.060 |
| 301217 | L 50 x 62 x 10 | 50 | 62 | 10 | 3 | 59 | 28,300 | 0.050 |
| 301220 | L 52 x 68 x 10 | 52 | 68 | 10 | 3 | 65 | 24,200 | 0.090 |
| 301222 | L 55 x 68 x 10 | 55 | 68 | 10 | 3 | 65 | 24,100 | 0.070 |
| 301226 | L 58 x 72 x 10 | 58 | 72 | 10 | 3 | 68.5 | 22,100 | 0.070 |
| 301228 | L 60 x 72 x 10 | 60 | 72 | 10 | 3 | 68.5 | 22,300 | 0.060 |
| 301230 | L 60 x 80 x 10 | 60 | 80 | 10 | 3 | 76 | 18,900 | 0.130 |
| 301234 | L 63 x 80 x 10 | 63 | 80 | 10 | 3 | 76 | 18,700 | 0.100 |
| 301237 | L 65 x 80 x 10 | 65 | 80 | 10 | 3 | 76 | 18,600 | 0.090 |
| 301240 | L 65 x 85 x 10 | 65 | 85 | 10 | 3 | 81 | 17,000 | 0.140 |
| 301243 | L 68 x 85 x 10 | 68 | 85 | 10 | 3 | 81 | 16,800 | 0.110 |
| 301247 | L 70 x 85 x 10 | 70 | 85 | 10 | 3 | 81 | 16,700 | 0.140 |
| 301250 | L 70 x 90 x 10 | 70 | 90 | 10 | 3 | 86 | 15,300 | 0.150 |
| 301254 | L 72 x 90 x 10 | 72 | 90 | 10 | 3 | 86 | 15,200 | 0.130 |
| 301257 | L 75 x 90 x 10 | 75 | 90 | 10 | 3 | 86 | 15,100 | 0.100 |
| 301266 | L 80 x 100 x 10 | 80 | 100 | 10 | 3 | 95 | 14,500 | 0.160 |
| 301270 | L 85 x 100 x 10 | 85 | 100 | 10 | 3 | 95 | 14,500 | 0.110 |
| 301272 | L 90 x 110 x 10 | 90 | 110 | 10 | 3 | 105 | 12,300 | 0.180 |
| 301278 | L 100 x 120 x 10 | 100 | 120 | 10 | 3 | 115 | 10,600 | 0.190 |
| 301282 | L 100 x 120 x 14 | 100 | 120 | 14 | 4 | 115 | 11,100 | 0.250 |
| 301285 | L 110 x 130 x 15 | 110 | 130 | 15 | 5 | 125 | 11,700 | 0.290 |
| 301293 | L 120 x 140 x 15 | 120 | 140 | 15 | 5 | 135 | 10,400 | 0.310 |
| 301297 | L 130 x 150 x 15 | 130 | 150 | 15 | 5 | 145 | 9,200 | 0.330 |
| 301301 | L 140 x 170 x 15 | 140 | 170 | 15 | 5 | 165 | 7,500 | 0.650 |
| 301304 | L 150 x 180 x 15 | 150 | 180 | 15 | 5 | 175 | 6,800 | 0.700 |
| 301306 | L 160 x 190 x 20 | 160 | 190 | 20 | 5 | 184.5 | 6,200 | 0.950 |
| 301309 | L 170 x 210 x 20 | 170 | 210 | 20 | 5 | 204.5 | 5,400 | 1.500 |
| 301312 | L 180 x 210 x 20 | 180 | 210 | 20 | 5 | 204.5 | 5,300 | 1.070 |
| 301316 | L 190 x 230 x 20 | 190 | 230 | 20 | 5 | 224.5 | 4,700 | 1.660 |
| 301318 | L 200 x 230 x 20 | 200 | 230 | 20 | 5 | 224.5 | 4,600 | 1.180 |
| 301321 | L 210 x 250 x 22 | 210 | 250 | 22 | 5 | 244.5 | 4,000 | 1.960 |
Tipo "M" — Per impurità granulose e forti spruzzi di liquido
Il tipo "M" presenta sulla fascia periferica delle scanalature che espellono, grazie alla forza centrifuga, l'eventuale liquido penetrato nella tenuta, guidandolo in una cava anulare nell'alloggiamento e da qui all'esterno tramite un foro di scarico.
| N° Art. | Denominazione | ID (mm) | OD (mm) | W (mm) | c (mm) | e (mm) | Vel. max (rpm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| 301337 | M 15 x 26 x 8 | 15 | 26 | 8 | 2.5 | 24 | 63,500 | 0.020 |
| 301341 | M 18 x 28 x 10 | 18 | 28 | 10 | 3 | 26 | 56,800 | 0.020 |
| 301343 | M 20 x 28 x 10 | 20 | 28 | 10 | 3 | 26 | 81,000 | 0.010 |
| 301345 | M 20 x 30 x 10 | 20 | 30 | 10 | 3 | 28 | 70,700 | 0.010 |
| 301347 | M 22 x 30 x 10 | 22 | 30 | 10 | 3 | 28 | 71,400 | 0.010 |
| 301349 | M 25 x 37 x 10 | 25 | 37 | 10 | 3 | 34 | 50,600 | 0.030 |
| 301351 | M 28 x 39 x 10 | 28 | 39 | 10 | 3 | 36 | 45,700 | 0.030 |
| 301353 | M 30 x 42 x 10 | 30 | 42 | 10 | 3 | 39 | 48,900 | 0.030 |
| 301355 | M 32 x 45 x 10 | 32 | 45 | 10 | 3 | 42 | 43,300 | 0.040 |
| 301357 | M 35 x 47 x 10 | 35 | 47 | 10 | 3 | 44 | 39,800 | 0.040 |
| 301360 | M 40 x 52 x 10 | 40 | 52 | 10 | 3 | 49 | 33,300 | 0.040 |
| 301364 | M 42 x 55 x 10 | 42 | 55 | 10 | 3 | 52 | 30,100 | 0.050 |
| 301366 | M 45 x 55 x 10 | 45 | 55 | 10 | 3 | 52 | 30,700 | 0.030 |
| 301369 | M 45 x 62 x 10 | 45 | 62 | 10 | 3 | 59 | 24,800 | 0.080 |
| 301371 | M 48 x 62 x 10 | 48 | 62 | 10 | 3 | 59 | 24,500 | 0.060 |
| 301373 | M 50 x 62 x 10 | 50 | 62 | 10 | 3 | 59 | 28,300 | 0.050 |
| 301376 | M 52 x 68 x 10 | 52 | 68 | 10 | 3 | 65 | 24,200 | 0.090 |
| 301378 | M 55 x 68 x 10 | 55 | 68 | 10 | 3 | 65 | 24,100 | 0.070 |
| 301384 | M 58 x 72 x 10 | 58 | 72 | 10 | 3 | 68.5 | 22,100 | 0.070 |
| 301387 | M 60 x 72 x 10 | 60 | 72 | 10 | 3 | 68.5 | 22,300 | 0.060 |
| 301389 | M 60 x 80 x 10 | 60 | 80 | 10 | 3 | 76 | 18,900 | 0.130 |
| 301392 | M 63 x 80 x 10 | 63 | 80 | 10 | 3 | 76 | 18,700 | 0.100 |
| 301394 | M 65 x 80 x 10 | 65 | 80 | 10 | 3 | 76 | 18,600 | 0.090 |
| 301396 | M 65 x 85 x 10 | 65 | 85 | 10 | 3 | 81 | 17,000 | 0.140 |
| 301400 | M 68 x 85 x 10 | 68 | 85 | 10 | 3 | 81 | 16,800 | 0.110 |
| 301404 | M 70 x 85 x 10 | 70 | 85 | 10 | 3 | 81 | 16,700 | 0.140 |
| 301406 | M 70 x 90 x 10 | 70 | 90 | 10 | 3 | 86 | 15,300 | 0.150 |
| 301409 | M 72 x 90 x 10 | 72 | 90 | 10 | 3 | 86 | 15,200 | 0.130 |
| 301411 | M 75 x 90 x 10 | 75 | 90 | 10 | 3 | 86 | 15,100 | 0.100 |
| 301420 | M 80 x 100 x 10 | 80 | 100 | 10 | 3 | 95 | 14,500 | 0.160 |
| 301426 | M 85 x 100 x 10 | 85 | 100 | 10 | 3 | 95 | 14,500 | 0.110 |
| 301428 | M 90 x 110 x 10 | 90 | 110 | 10 | 3 | 105 | 12,300 | 0.180 |
| 301433 | M 100 x 120 x 10 | 100 | 120 | 10 | 3 | 115 | 10,600 | 0.190 |
| 301437 | M 100 x 120 x 14 | 100 | 120 | 14 | 4 | 115 | 11,100 | 0.250 |
| 301439 | M 110 x 130 x 15 | 110 | 130 | 15 | 5 | 125 | 11,700 | 0.290 |
| 301445 | M 120 x 140 x 15 | 120 | 140 | 15 | 5 | 135 | 10,400 | 0.310 |
| 301449 | M 130 x 150 x 15 | 130 | 150 | 15 | 5 | 145 | 9,200 | 0.330 |
| 301453 | M 140 x 170 x 15 | 140 | 170 | 15 | 5 | 165 | 7,500 | 0.650 |
| 301455 | M 150 x 180 x 15 | 150 | 180 | 15 | 5 | 175 | 6,800 | 0.700 |
| 301457 | M 160 x 190 x 20 | 160 | 190 | 20 | 5 | 184.5 | 6,200 | 0.950 |
| 301460 | M 170 x 210 x 20 | 170 | 210 | 20 | 5 | 204.5 | 5,400 | 1.500 |
| 301463 | M 180 x 210 x 20 | 180 | 210 | 20 | 5 | 204.5 | 5,300 | 1.070 |
| 301468 | M 190 x 230 x 20 | 190 | 230 | 20 | 5 | 224.5 | 4,700 | 1.660 |
| 301470 | M 200 x 230 x 20 | 200 | 230 | 20 | 5 | 224.5 | 4,600 | 1.180 |
| 301473 | M 210 x 250 x 22 | 210 | 250 | 22 | 5 | 244.5 | 4,000 | 1.960 |
Legenda: ID = diametro albero (mm) · OD = diametro esterno (mm) · W = larghezza totale (mm) · c = larghezza della cava (mm) · e = diametro del gioco (mm) · Vel. max = velocità massima (rpm) · Peso (kg). Fonte: catalogo GMN Labyrinth Metal Seals.
